با رشد روزافزون استفاده از مصالح سبک و نوین در صنعت ساختمان، دیوار هبلکس (AAC) بهعنوان یکی از گزینههای محبوب در میان مهندسان و سازندگان جایگاه ویژهای پیدا کرده است. اما همانطور که مزایای فنی و اقتصادی دیوار هبلکس چشمگیر است، چالشهایی نیز در استفاده از آن وجود دارد که در صورت نادیده گرفتن، میتوانند عملکرد و ایمنی سازه را تحت تأثیر قرار دهند.
یکی از مهمترین دغدغهها، مقاومت پایین دیوار هبلکس در برابر نیروهای جانبی مانند زلزله و باد است. بهدلیل ماهیت ترد و شکننده این دیوار، نیاز به تقویت و مهار آن وجود دارد؛ در غیر این صورت، خطر ترکخوردگی، جداشدگی از سازه یا حتی ریزش در زمان زلزله، اجتنابناپذیر خواهد بود.
برای جلوگیری از این اتفاق، استفاده از وال پست دیوار هبلکس بهعنوان راهحلی فنی و قابل اتکا مطرح میشود. وال پستها نقش کلیدی در تثبیت دیوارهای غیر باربر ایفا میکنند و با انتقال نیروهای جانبی به اسکلت سازه، موجب افزایش ایمنی، دوام و یکپارچگی ساختمان میشوند.
در این مقاله از هبلکس رضوی، به بررسی وال پست دیوار هبلکس خواهیم پرداخت. اگر شما نیز در حوزه ساختوساز، طراحی سازه یا نظارت فعالیت دارید و به دنبال اجرای حرفهایتر و ایمنتر دیوارهای هبلکس هستید، با ما همراه باشید.
انواع وال پست در دیوارهای هبلکس
وال پست بهعنوان یک عضو فلزی جانبی، دیوار را به قاب اصلی متصل کرده و حرکتهای نسبی بین دیوار و سازه را کنترل میکند. این اتصال باعث میشود دیوار نه تنها پایدار باقی بماند، بلکه نیروهای واردشده را بهصورت کنترلشده به سازه انتقال دهد.
استفاده از این اتصال فلزی، بهویژه در دیوارهایی با ارتفاع زیاد، دهانههای طویل یا در نزدیکی بازشوهای بزرگ (مانند پنجرهها و درها)، ضرورتی فنی محسوب میشود و اجرای آن مطابق ضوابط مهندسی، نقش کلیدی در ایمنی کلی ساختمان ایفا میکند.
انتخاب صحیح نوع وال پست دیوار هبلکس، نقش تعیینکنندهای در عملکرد سازهای دیوار دارد. بسته به محل قرارگیری دیوار (داخلی یا خارجی)، نوع سازه (بتنی یا فلزی)، ارتفاع دیوار و شرایط محیطی، نوع وال پست نیز متفاوت خواهد بود. رایجترین و کاربردیترین انواع آن به شرح ذیل هستند:
۱. وال پست عمودی (قائمی)
وال پست عمودی یکی از رایجترین انواع مهاربند در دیوارهای سبک است که بهصورت قائم در دو انتهای دیوار، اطراف بازشوها یا در فواصل منظم نصب میشود. این نوع اتصال، حرکت خارج از صفحه دیوار را مهار کرده و از واژگونی یا لرزش بیش از حد دیوار جلوگیری میکند.
کاربردها
- دیوارهای داخلی یا جداکننده
- دیوارهای طویل یا با بازشوهای زیاد
- پروژههای با ارتفاع متوسط تا زیاد
۲. وال پست افقی (سطری)
در دیوارهایی که ارتفاع آنها بیش از ۳/۵ متر است، برای جلوگیری از کمانش و توزیع بهتر نیروهای جانبی، از وال پست افقی استفاده میشود. این نوع وال پست در ارتفاع مشخصی از دیوار بهصورت سرتاسری نصب شده و به وال پستهای عمودی یا قاب سازه متصل میگردد.
کاربردها
- دیوارهای بلند در پروژههای تجاری، مسکونی یا صنعتی
- دیوارهای با بازشوهای بزرگ
- دیوارهای پیرامونی در معرض باد یا لرزش

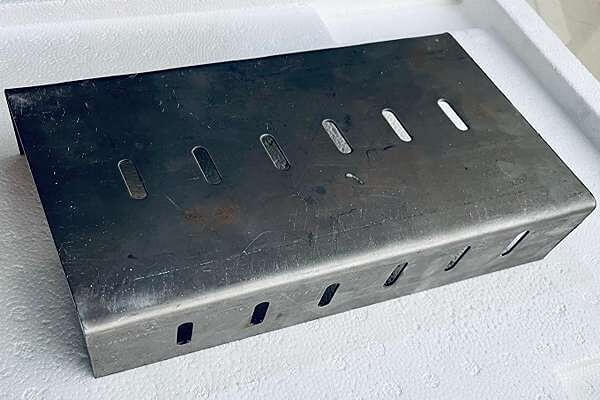

۳. وال پست گالوانیزه پانچدار
این نوع وال پست دیوار هبلکس از پروفیلهای گالوانیزه سبک و ضدزنگ ساخته میشود که دارای پانچهایی برای عبور اتصالات مکانیکی یا درزگیرها هستند. این اتصال بهویژه در پروژههایی که سرعت اجرا، وزن پایین و مقاومت در برابر رطوبت اهمیت دارد، کاربرد زیادی دارد.
کاربردها
- دیوارهای داخلی سبک
- پروژههای ساختمانی در مناطق مرطوب
- ساختمانهای پیشساخته یا سبکسازه
۴. وال پست با بست کشویی (رادیکالی)
در سازههای بتنی که امکان جوشکاری مستقیم وجود ندارد، از بستهای کشویی یا ارتجاعی برای اتصال وال پست به سازه استفاده میشود. این بستها اجازۀ حرکت کنترلشده به دیوار میدهند و از انتقال ناگهانی نیرو به بلوک هبلکس جلوگیری میکنند.
کاربردها
- دیوارهای هبلکس متصل به ستونها یا تیرهای بتنی
- پروژههای با طراحی لرزهای بالا
- دیوارهای داخلی یا پیرامونی در سازههای بتنی
۵. وال پست ناودانی سنگین
این نوع وال پست از ناودانی فولادی با ضخامت بالا ساخته شده و برای شرایط خاصی که بارگذاری بالاست یا فشارهای جانبی شدید وجود دارد، مورد استفاده قرار میگیرد. وال پست ناودانی سنگین استحکام بسیار بالایی دارد و بهویژه در دیوارهای پیرامونی یا صنعتی توصیه میشود.
کاربردها
- دیوارهای خارجی در معرض باد یا زلزله
- سولهها و پروژههای صنعتی
- دیوارهای بلند با دهانههای وسیع
نکات اجرایی
- به دلیل وزن بالا نیاز به تجهیزات نصب دارد.
- معمولاً با رنگ اپوکسی یا ضدزنگ پوشش داده میشود.
- در سازههای بتنی باید با انکر بولت مهار شود.
|
نوع وال پست |
محل کاربرد | جنس رایج | روش اتصال به سازه | مزایای اصلی |
محدودیتها |
|
عمودی (قائمی) |
دیوار داخلی یا پیرامونی |
فولادی، گالوانیزه |
جوش به اسکلت فلزی یا انکر به بتن |
مهار نیروهای جانبی، جلوگیری از واژگونی |
اشغال کمی از فضای داخلی |
|
افقی (سطری) |
دیوارهای بلند بیشتر از ۳/۵ متر |
فولادی سبک |
متصل به عمودیها یا قاب افقی |
کنترل کمانش دیوار، تقسیم تنشها |
نیاز به برشکاری دقیق |
|
گالوانیزه پانچدار |
دیوار داخلی سبک یا مناطق مرطوب |
گالوانیزه |
پیچ یا رول بولت |
ضدزنگ، سبک، اجرای سریع |
مقاومت کمتر نسبت به فولاد سنگین |
|
بست کشویی (رادیکالی) |
سازههای بتنی، اتصال انعطافپذیر |
فولادی با قفل مکانیکی |
انکر بولت یا پیچ تنظیمشونده |
اجازه حرکت نسبی، کاهش تنش لرزهای |
اجرای تخصصی، هزینه بیشتر |
|
ناودانی سنگین |
دیوار پیرامونی، صنعتی یا تجاری |
فولادی ضخیم |
جوش یا اتصال مکانیکی قوی |
تحمل بار بالا، دوام زیاد |
وزن بالا، قیمت بالاتر |
نحوه صحیح اجرای وال پست در دیوارهای هبلکس
اجرای وال پست در دیوار هبلکس برخلاف ظاهر سادهاش، نیازمند دقت مهندسی و رعایت اصول فنی دقیق است. هرگونه سهلانگاری در جانمایی، اتصال یا انتخاب نوع پروفیل میتواند موجب کاهش عملکرد سازهای دیوار و افزایش خطرات جدی در آینده شود. نحوه اجرای وال پست هبلکس شامل مراحل زیر است:
۱. تعیین محل دقیق وال پستها
پیش از هرچیز، نقشه اجرایی باید توسط مهندس طراح یا ناظر تأیید شده باشد. وال پستهای عمودی معمولاً در دو انتهای هر دیوار، اطراف بازشوها (در و پنجره) و در فواصل حدوداً ۳ تا ۴ متر در دیوارهای طولانی اجرا میشوند. در دیوارهایی با ارتفاع بیش از ۳/۵ متر، اضافه کردن وال پست افقی در میانه ارتفاع توصیه میشود تا از کمانش جلوگیری شود.
۲. انتخاب پروفیل مناسب
نوع پروفیل باید براساس شرایط پروژه انتخاب شود:
- نبشی یا ناودانی فولادی برای پروژههای صنعتی و سازههای سنگین
- گالوانیزه پانچدار برای ساختمانهای سبک یا با شرایط محیطی خاص
- بست کشویی برای اتصال به ستونها و تیرهای بتنی بدون نیاز به جوشکاری
ضخامت پروفیل معمولاً بین ۲/۵ تا ۳ میلیمتر بوده و ارتفاع آن مطابق با ارتفاع خالص دیوار اجرا میشود.
۳. آمادهسازی محل نصب
در قابهای فلزی، پلیت یا ورق مهار روی ستون یا تیر جوش داده شده و محل نصب وال پست مشخص میشود. در سازههای بتنی، محل قرارگیری رول بولتها یا انکرها برای اتصال مکانیکی تعیین میگردد. سطح کار باید تمیز، خشک و بدون زنگزدگی باشد.
۴. نصب وال پست
وال پست عمودی باید کاملاً شاقول اجرا شود. اتصال به قاب باید یا با جوش کامل (در فلز) یا با رول بولت و واشرهای ضد لغزش (در بتن) انجام شود. فضای خالی بین دیوار هبلکس و وال پست نباید بیش از ۲ سانتیمتر باشد. اتصال افقیها به عمودیها باید با نبشی تقویتی یا براکت انجام شود تا پایداری بیشتری فراهم شود.
۵. مهار درزها و تزریق ملات
درز بین وال پست و هبلکس باید با ملات مخصوص (مانند چسب بلوک سبک یا ملات سیمانی رقیق) پر شود تا از نفوذ هوا و گردوغبار جلوگیری شده و پیوستگی ایجاد گردد. در صورت نیاز، میتوان از نوار فوم یا درزگیر انعطافپذیر نیز استفاده کرد.
۶. پوشش ضدزنگ و آمادهسازی نهایی
در پروفیلهای فولادی معمولی، پس از اجرا، باید تمامی سطوح در معرض هوا با ضدزنگ صنعتی یا رنگ اپوکسی پوشش داده شوند. در وال پستهای گالوانیزه، نیازی به این مرحله نیست مگر در صورت آسیبدیدگی روکش.
نکات مهم اجرایی برای مهندسان ناظر و پیمانکاران
در اجرای وال پست دیوار هبلکس، مهندسان ناظر و پیمانکاران بایستی نکاتی را در نظر داشته باشند:
- رعایت دقیق پیوست ششم آیین نامه ۲۸۰۰ زلزله در انتخاب محل، تعداد و فاصله وال پستها برای مقابله با نیروهای لرزهای
- استفاده از تراز لیزری یا شاقول دقیق برای نصب صحیح
- بررسی فاصله بین دیوار و وال پست پیش از شروع ملاتکاری
- عدم استفاده از جوش در اتصال به بتن (فقط از انکر یا رول بولت)
- تهیه نقشۀ ازبیلت (As-Built) پس از اجرا و ثبت نقاط وال پست
- استفاده از نبشی دو ورقه برای اتصال مقاومتر
- اجرای والپست در دو مرحله: یکی برای مهاربندی اولیه (خصوصاً در بازشوها) و بعد دیوارچینی کامل
مزایا و چالشهای استفاده از وال پست در دیوارهای هبلکس
مزایای فنی و سازهای
۱. افزایش ایمنی در برابر زلزله و بارهای جانبی
مهمترین وظیفه وال پست، انتقال صحیح و کنترلشده نیروهای جانبی به اسکلت سازهای است. بدون وجود این اتصال، دیوار هبلکس که به خودی خود تحمل نیروهای خارج از صفحه را ندارد، در برابر زلزله و لرزشهای جانبی بهراحتی دچار ترک، جداشدگی یا حتی ریزش میشود.
۲. جلوگیری از ترکخوردگی و شکستهای موضعی
در دیوارهایی با ارتفاع زیاد، دهانههای طویل یا دیوارهای مشرف به بازشوهای بزرگ، تمرکز تنش و تغییرات شکل بیشتر است. وال پست دیوار هبلکس با تثبیت مواضع بحرانی، مانع از بروز ترکهای افقی، مورب و شکستهای موضعی میشود.
۳. افزایش عمر مفید دیوار و کاهش هزینههای تعمیرات
اجرای صحیح وال پست دیوار هبلکس نه تنها عملکرد سازهای دیوار را افزایش میدهد، بلکه از فرسودگی زودهنگام مصالح و افت ظاهری ساختمان جلوگیری میکند. این مسئله در پروژههای تجاری یا اداری که دوام نما اهمیت بالایی دارد، بسیار مؤثر است.
۴. پایداری بیشتر در سازههای بلند یا با قاب انعطافپذیر
در سازههایی با سیستم قاب خمشی فولادی یا بتنی، تغییر مکان نسبی طبقات بیشتر از سایر سیستمهاست. در این شرایط، دیوارهای سبک بدون مهاربندی مناسب بسیار آسیبپذیر خواهند بود. این اتصال کمک میکند دیوار با حرکت سازه هماهنگ شده و از واژگونی جلوگیری شود.
۵. حفظ مزایای اصلی هبلکس
استفاده از وال پست دیوار هبلکس مانع از کاهش عملکرد حرارتی و صوتی هبلکس نمیشود؛ بلکه به آن اجازه میدهد در ساختاری پایدارتر، خواص اصلی خود را بهدرستی ایفا کند.
چالشها و محدودیتهای اجرایی
۱. افزایش هزینههای اولیه اجرا
اضافه کردن وال پست دیوار هبلکس به طراحی دیوار ممکن است در نگاه اول باعث افزایش هزینه اجرا، مصرف فولاد و زمان نصب شود. به ویژه در پروژههای کوچک یا کم بودجه، این مسئله ممکن است بهعنوان مانعی دیده شود؛ هرچند در بلندمدت باعث کاهش هزینههای نگهداری خواهد شد.
۲. کاهش فضای مفید داخلی
وال پستهای عمودی که در دو طرف دیوار قرار میگیرند، گاهی چند سانتیمتر از فضای مفید را در هر اتاق اشغال میکنند. این موضوع بهخصوص در پلانهای فشرده یا فضاهای پرتکرار (مانند آشپزخانه و سرویسها) باید در مرحله طراحی لحاظ شود.
۳. نیاز به نیروی متخصص و نظارت مهندسی
اجرای صحیح آن نیازمند دانش فنی، ابزار مناسب و نظارت دقیق مهندس ناظر است. اشتباه در جانمایی، تراز نبودن یا عدم اتصال درست به اسکلت میتواند عملکرد کلی دیوار را زیر سؤال ببرد.
۴. تأثیر شرایط محیطی
در مناطق مرطوب یا خورنده (مانند شهرهای ساحلی)، انتخاب وال پست دیوار هبلکس باید با دقت بیشتری انجام شود؛ چراکه فولاد بدون پوشش ضدزنگ بهسرعت دچار خوردگی شده و عمر مفید خود را از دست میدهد.
۵. هماهنگی با سایر تأسیسات و اجزای معماری
نصب این اتصالها ممکن است تداخلاتی با مسیر عبور لولههای برق، لولهکشی یا چهارچوب در و پنجره ایجاد کند. بنابراین، باید از ابتدا در نقشههای اجرایی هماهنگی کامل بین تیم معماری، سازه و تأسیسات وجود داشته باشد.
راهنمای انتخاب بهترین نوع وال پست براساس شرایط پروژه
در انتخاب نوع وال پست دیوار هبلکس، فقط نوع پروفیل یا جنس فلز مهم نیست؛ بلکه باید به فاکتورهایی مثل نوع سازه (بتنی یا فلزی)، محل دیوار (داخلی یا پیرامونی)، ارتفاع دیوار، اقلیم پروژه و حتی محدودیتهای اجرایی توجه شود. در ادامه، این عوامل را بررسی میکنیم:
نوع سازه: فلزی یا بتنی؟
۱. سازه فلزی
در سازههای فلزی، اتصال مستقیم وال پست دیوار هبلکس (نبشی یا ناودانی فولادی) به تیر یا ستون با جوش یا پیچ با مهره پشتدار قابل اجراست. در این شرایط، استفاده از وال پست معمولی با نبشی یا ناودانی استاندارد کفایت میکند.
پیشنهاد فنی
- نبشی L50x50x4 یا ناودانی U60 با پوشش ضدزنگ
- استفاده از براکت یا صفحه مهار برای اتصال دقیق
۲. سازه بتنی
در سازههای بتنی، بهدلیل محدودیت جوشکاری، باید از بستهای مکانیکی مانند رولبولت، انکر بولت یا بست کشویی استفاده شود.
پیشنهاد فنی
- استفاده از وال پست گالوانیزه پانچدار با نصب مکانیکی
- اجرای دقیق و مهار با واشرهای فنری برای جذب ارتعاش
محل دیوار: داخلی یا پیرامونی؟
۱. دیوار داخلی
در دیوارهای غیرباربر داخلی، هدف اصلی فقط پایداری دیوار و جلوگیری از ترکخوردگی است. بنابراین، نیاز به مقاطع سنگین نیست و میتوان از وال پستهای سبکتر استفاده کرد.
پیشنهاد فنی
- وال پست عمودی ساده با نبشی یا پروفیل گالوانیزه
- در دیوارهای بلندتر از ۳/۵ متر، وال پست افقی هم اضافه شود
۲. دیوار پیرامونی یا نما
در این دیوارها، علاوهبر نیروهای داخلی، باد، تغییرات دمایی و رطوبت هم تأثیرگذار است. بنابراین نیاز به مهاربندی قویتر و مقاوم در برابر خوردگی وجود دارد.
پیشنهاد فنی
- استفاده از ناودانی سنگین با پوشش رنگ اپوکسی یا گالوانیزه
- اجرای کامل وال پست عمودی و افقی در فواصل ۲/۵ تا ۳ متر
اقلیم و شرایط محیطی پروژه
۱. مناطق مرطوب یا صنعتی (خورنده)
در شهرهایی مثل بندرعباس، انزلی یا مناطق با آلودگی صنعتی بالا، زنگزدگی وال پست فولادی میتواند در بلندمدت مشکلساز شود.
پیشنهاد فنی
- پروفیل گالوانیزه گرم یا فولاد با پوشش اپوکسی ضدزنگ
- استفاده از درزگیرهای الاستومری برای جلوگیری از نفوذ رطوبت
۲. مناطق خشک یا معتدل
در این مناطق، شرایط خوردگی کمتر است و گزینههای اقتصادیتر نیز قابل اجراست.
پیشنهاد فنی
- استفاده از نبشی فولادی معمولی با ضدزنگ معمولی
- امکان کاهش ضخامت پروفیل با حفظ فاصلهگذاری مناسب
ارتفاع دیوار و فشار وارده
۱. دیوارهای کوتاه (تا ۳ متر)
معمولاً فقط یک وال پست عمودی در ابتدا و انتها کافی است.
۲. دیوارهای بلندتر (۳/۵ متر به بالا)
نیاز به وال پست افقی در میانه ارتفاع یا استفاده از پروفیلهای قویتر وجود دارد.
پیشنهاد فنی
- اضافه کردن وال پست افقی با اتصال به عمودیها با نبشی تقویتی
- بررسی پایداری با مهندس سازه در دیوارهای بلندتر از ۵ متر
نتیجهگیری
دیوارهای هبلکس بهعنوان یکی از مصالح نوین و سبک در صنعت ساختوساز، مزایای فراوانی مانند عایق حرارتی، کاهش بار مرده و سرعت اجرای بالا دارند. بااینحال، این نوع دیوار بهدلیل ماهیت ترد و غیرباربر خود، نیازمند مهاربندی دقیق و مهندسی شده است تا در برابر نیروهای جانبی، ارتعاشات، نشست سازه یا بارهای ناگهانی مقاومت کافی داشته باشد.
بهکارگیری صحیح وال پست دیوار هبلکس نهتنها یک الزام سازهای، بلکه عاملی کلیدی برای افزایش ایمنی، دوام و عملکرد دیوارهای هبلکس در درازمدت است. برای مهندسین، ناظران، پیمانکاران و حتی سازندگان، درک درست از این موضوع میتواند از بروز خسارات ساختاری و هزینههای اصلاحی در آینده جلوگیری کند.
اگر درحال طراحی یا اجرای دیوارهای AAC هستید، توصیه میکنیم مشاوره فنی در زمینه انتخاب و اجرای وال پست دیوار هبلکس را جدی بگیرید و با تیمهای متخصص و دارای تجربه همکاری کنید.
برای خرید و دریافت قیمت نهایی وال پست هبلکس میتوانید از طریق شمارهتلفن ۰۹۱۵۹۱۲۴۵۳۰ با کارشناسان ما در مجموعه هبلکس رضوی تماس بگیرید. هبلکس رضوی، نمایندگی اصلی فروش محصولات کارخانجات هبلکس رضوی است که محصولاتی از قبیل بلوک هبلکس، چسب هبلکس، اتصالات هبلکس، پانل مسلح و وال مش عرضه میکند. شما میتوانید این محصولات را با بهترین قیمت و تضمین کیفیت از این مجموعه خریداری کنید.
سؤالات متداول
۱. آیا استفاده از وال پست دیوار هبلکس الزامی است حتی اگر دیوار کوتاه باشد؟
در اغلب موارد بله؛ حتی دیوارهای کوتاه در معرض ارتعاش یا نشست باید مهار شوند.
۲. وال پست باید قبل از چیدن دیوار اجرا شود یا بعد از آن؟
به صورت اصولی، اسکلت وال پست همزمان یا قبل از چیدن دیوار نصب میشود.
۳. در سازه بتنی بهتر است از وال پست چه نوعی استفاده شود؟
وال پست با بست کشویی یا انکر مکانیکی برای سازه بتنی مناسبتر است.
۴. آیا امکان اجرای وال پست فقط از یک سمت دیوار وجود دارد؟
در شرایط خاص بله، ولی پایداری بهینه معمولاً با دوطرفهسازی تأمین میشود.
۵. حداقل فاصله مجاز بین دو وال پست عمودی چقدر است؟
این فاصله معمولاً بین ۳ تا ۴ متر است، اما بسته به نوع دیوار و طراحی متغیر است.
۶. آیا میتوان از وال پست گالوانیزه در دیوارهای نمای بیرونی استفاده کرد؟
بله، ولی در مناطق خورنده باید نوع پوششدار یا ضخیم آن انتخاب شود.
۷. اگر وال پست به درستی نصب نشود، چه مشکلاتی ایجاد میشود؟
احتمال ترکخوردگی دیوار، جداشدن از اسکلت و حتی ریزش دیوار افزایش مییابد.
۸. آیا اجرای وال پست روی هبلکس باعث کاهش عملکرد حرارتی آن میشود؟
خیر، اگر فاصله و اجرای آن اصولی باشد، خواص عایقی دیوار حفظ میگردد.
