وال مش (Wall Mesh) یک روش مهار و تقویت دیوارهای غیر سازهای است که به جای تکیه صرف به اجزای فلزی سنگین، از یک شبکه مقاوم (معمولاً مش فایبرگلاس مقاوم در برابر قلیا) در ترکیب با پلاستر یا ملاتهای سیمانی/گچی استفاده میکند تا دیوار در برابر ترک خوردگی و به خصوص نیروهای جانبی مثل زلزله رفتار کنترل شدهتری داشته باشد.
ایده اصلی این است که با ایجاد یک لایه تقویتی پیوسته روی سطح دیوار و درگیر کردن آن با بستر، ظرفیت کششی سطح دیوار بالا میرود، توزیع تنش یکنواختتر میشود و احتمال شکست ترد و ریزش قطعات دیوار کاهش پیدا میکند؛ نتیجهاش این است که دیوارهای داخلی و پیرامونی، به خصوص دیوارهای بلند یا دیوارهایی که بازشو دارند، مهار شدهتر و قابل اتکاتر عمل میکنند و اجرای آن هم معمولاً سریعتر و کم مزاحمتتر از برخی روشهای سنتی مهاربندی است.
در این مقاله از هبلکس رضوی، با جزئیات بیشتری به کاربرد و مزایای استفاده از وال مش در ساختمانسازی خواهیم پرداخت.
وال مش دقیقاً چه مشکلی را در دیوارهای ساختمانی حل میکند؟
اگر بخواهیم صادق باشیم، بخش زیادی از دیوارهای غیر سازهای در ساختمانها از نظر مهندسی نقطه ضعف پنهان هستند؛ نه باربر محسوب میشوند و نه در طراحی سازهای جدی گرفته میشوند، اما در زلزله دقیقاً همان جایی فرو میریزند که بیشترین خسارت جانی و مالی را ایجاد میکند. مسئله اصلی اینجاست که این دیوارها معمولاً مقاومت کششی بسیار پایینی دارند و تحت تغییر مکانهای جانبی سازه، به صورت ترد ترک میخورند و از هم میپاشند.
وال مش دقیقاً برای حل همین مشکل طراحی شده است. با اضافه کردن یک شبکه تقویتی پیوسته روی سطح دیوار، رفتار دیوار از یک عضو شکننده و ترکپذیر به سیستمی تبدیل میشود که میتواند تنشهای کششی و برشی را در سطح خود پخش کند. این شبکه باعث میشود ترکها به جای اینکه ناگهانی و متمرکز ایجاد شوند، ریزتر، کنترل شدهتر و گستردهتر باشند؛ موضوعی که طبق مطالعات آزمایشگاهی، به طور مستقیم احتمال ریزش ناگهانی دیوار را کاهش میدهد.
از منظر عملکرد لرزهای، وال مش نقش مهار ثانویه را بازی میکند. یعنی حتی اگر دیوار دچار ترک شود، اجزای آن به واسطه مش و ملات درگیر، یکپارچگی خود را حفظ میکنند و به قطعات خطرناک جدا شده تبدیل نمیشوند. این ویژگی به خصوص در دیوارهای بلند، دیوارهای اطراف راه پله، دیوارهای پیرامونی و دیوارهایی که بازشوهای بزرگ دارند، اهمیت حیاتی دارد؛ چون همین دیوارها بیشترین آسیب را در زلزلههای متوسط و شدید نشان میدهند.
نکته مهمتر این است که وال مش فقط یک راهحل لرزهای نیست. این سیستم به طور همزمان مشکل ترکهای انقباضی، ترکهای ناشی از اختلاف مصالح (مثلاً اتصال دیوار به ستون بتنی یا تیر فولادی) و حتی ترکهای مویی ناشی از تغییرات دما و رطوبت را هم کاهش میدهد. به همین دلیل در بسیاری از منابع معتبر خارجی، وال مش نه تنها به عنوان یک روش مقاوم سازی، بلکه به عنوان یک راهکار افزایش دوام و عمر مفید دیوارهای غیر سازهای معرفی میشود.
در واقع وال مش آمده تا یک واقعیت ساده را اصلاح کند: دیوارهای غیر سازهای نباید فقط سرپا بمانند، بلکه باید در شرایط بحرانی هم رفتار قابل پیشبینی و ایمن داشته باشند.
وال مش از چه اجزایی تشکیل میشود و هر کدام چه نقشی دارند؟
برای اینکه وال مش را درست بفهمیم، باید اول این تصور غلط را کنار بگذاریم که با یک توری ساده روی دیوار طرف هستیم. وال مش یک سیستم است، نه یک قطعه و عملکرد نهایی آن دقیقاً به هماهنگی اجزایش وابسته است. هرکدام از این اجزا نقشی مشخص و از نظر مهندسی قابل تحلیل دارند و حذف یا اجرای نادرست هر بخش، کل سیستم را عملاً بی اثر میکند.

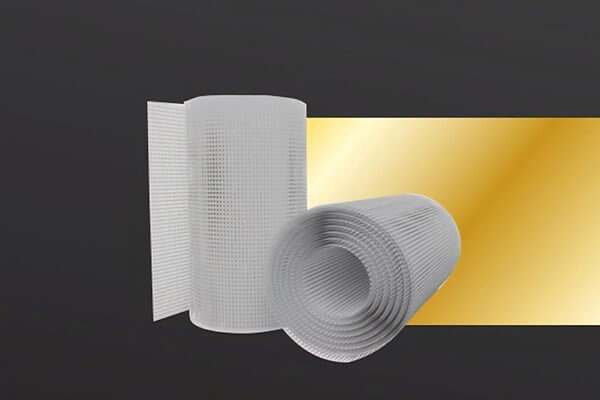

مش تقویتی
هسته اصلی این سیستم، مش تقویتی است که در اغلب کاربردهای استاندارد، از الیاف فایبرگلاس مقاوم در برابر قلیا ساخته میشود. دلیل این انتخاب کاملاً فنی است: محیط ملاتهای سیمانی به شدت قلیایی است و بسیاری از الیاف یا فلزات سبک در چنین محیطی به مرور دچار افت مقاومت میشوند.
مش فایبرگلاس AR به گونهای طراحی شده که در این شرایط شیمیایی پایدار بماند و بتواند نقش اصلی خود یعنی تحمل و توزیع تنشهای کششی را ایفا کند. این شبکه، ضعف ذاتی دیوار در تحمل کشش را جبران میکند؛ ضعفی که عامل اصلی ترکخوردگی و شکست ترد دیوار است.
لایه ملات یا پلاستر
جزء دوم، لایه ملات یا پلاستر است که مش درون آن مدفون میشود. این ملات صرفاً نقش پوششی ندارد، بلکه واسطه انتقال نیرو بین دیوار و شبکه تقویتی است. وقتی دیوار تحت تغییر مکان یا تنش قرار میگیرد، نیرو از طریق این لایه به مش منتقل میشود و در سطح دیوار پخش میگردد.
مطالعات تجربی نشان میدهد که چسبندگی مناسب بین ملات و بستر دیوار، یکی از عوامل کلیدی در عملکرد صحیح وال مش است؛ به همین دلیل نوع ملات، ضخامت اجرا و شرایط آمادهسازی سطح دیوار اهمیت مهندسی دارد و نمیتوان آن را به تجربه کارگاهی صرف سپرد.
در برخی جزئیات اجرایی، به ویژه در دیوارهای بلند یا دیوارهایی که در معرض نیروهای جانبی بیشتری هستند، از المانهای اتصال یا مهار موضعی نیز استفاده میشود. این اجزا کمک میکنند تا لایه تقویتی به صورت مؤثرتری با دیوار درگیر شود و از جداشدگی موضعی سیستم جلوگیری گردد. نقش این بخشها بیشتر در افزایش اطمینان اجرایی است، نه جایگزینی عملکرد مش.
ترکیب این اجزا باعث میشود وال مش رفتاری متفاوت از دیوار معمولی داشته باشد. دیوار دیگر یک سطح شکننده با مقاومت کششی نزدیک به صفر نیست، بلکه به یک سیستم مرکب تبدیل میشود که ترکها را کنترل میکند، انرژی را جذب میکند و از فروپاشی ناگهانی جلوگیری میکند. این دقیقاً همان نکتهای است که وجه تمایز وال مش با راهکارهای صرفاً سنتی محسوب میشود.
رفتار سازهای دیوار مجهز به وال مش؛ قبل و بعد از تقویت
حالا میخواهیم دقیقاً ببینیم وال مش از نظر مهندسی چه تغییری در رفتار دیوار ایجاد میکند. دیوار بنایی یا دیوار ساخته شده با بلوکهای سبک مثل هبلکس، ذاتاً عضوی شکننده است؛ یعنی مقاومت فشاری قابل قبولی دارد، اما در کشش و خمش تقریباً ناتوان است. همین ضعف باعث میشود تحت تغییر مکانهای جانبی سازه، ترکها به صورت ناگهانی و متمرکز ایجاد شوند و دیوار بدون هشدار قبلی دچار گسیختگی ترد شود.
قبل از تقویت با وال مش، رفتار دیوار عمدتاً به خواص ملات و اتصال بین بلوکها وابسته است. با ایجاد اولین ترک کششی، پیوستگی دیوار از بین میرود و ترک به سرعت گسترش پیدا میکند. در این حالت، دیوار توان جذب انرژی بسیار کمی دارد و پس از ترک خوردگی، عملاً نقش خود را از دست میدهد. این همان رفتاری است که در زلزلهها منجر به ریزش دیوارهای غیر سازهای و ایجاد خسارات ثانویه جدی میشود.
با اجرای وال مش، مکانیزم رفتار دیوار تغییر میکند. شبکه تقویتی که به صورت پیوسته در سطح دیوار قرار گرفته و با ملات درگیر شده است، مسیر انتقال نیرو را اصلاح میکند. وقتی تنش کششی یا خمشی ایجاد میشود، به جای تمرکز تنش در یک ترک مشخص، نیرو در سطح دیوار پخش میشود و مش وارد عمل میشود. نتیجه این فرآیند، کنترل عرض ترکها، افزایش کرنش قابل تحمل و ایجاد رفتاری تدریجیتر در گسیختگی است.
نکته کلیدی اینجاست که وال مش دیوار را باربر نمیکند و قرار نیست مقاومت نهایی دیوار را به طور جهشی افزایش دهد. آنچه تغییر میکند، شکل رفتار است: دیوار از یک عضو کاملاً ترد به سیستمی با توان جذب انرژی بالاتر و رفتار قابل پیشبینیتر تبدیل میشود. در ادبیات مهندسی زلزله، این تغییر رفتار دقیقاً همان چیزی است که به کاهش خطر ریزش ناگهانی و افزایش ایمنی ساکنان منجر میشود.
از دیدگاه عملکردی، دیوار تقویت شده با وال مش حتی پس از ایجاد ترک نیز یکپارچگی خود را حفظ میکند. یعنی اگر ترکها ایجاد شوند، اجزای دیوار به صورت جدا شده و پرتاب شونده عمل نمیکنند، بلکه در قالب یک سیستم درگیر باقی میمانند. این تفاوت رفتاری، دلیل اصلی توصیه وال مش در بسیاری از دستورالعملها و مقالات خارجی برای دیوارهای غیر سازهای است. در جدول زیر مقایسه رفتار سازهای دیوار قبل و بعد از اجرای وال مش نشان داده شده است:
|
معیار مقایسه |
دیوار بدون وال مش |
دیوار مجهز به وال مش |
|
نوع رفتار سازهای |
ترد و شکننده |
شبه داکتیل و کنترل شده |
|
مقاومت کششی مؤثر |
بسیار پایین |
افزایش یافته به واسطه مش |
|
نحوه ایجاد ترک |
ناگهانی و متمرکز |
تدریجی و توزیع شده |
|
عرض ترکها |
بزرگ و غیر قابل کنترل |
محدود و کنترل شده |
|
توان جذب انرژی |
بسیار کم |
به مراتب بیشتر |
|
رفتار پس از ترک خوردگی |
از دست رفتن یکپارچگی دیوار |
حفظ انسجام نسبی دیوار |
|
خطر ریزش ناگهانی |
بالا |
به طور محسوسی کاهش یافته |
|
عملکرد لرزهای |
نا مطمئن و پر خطر |
قابل پیشبینیتر و ایمنتر |
این مقایسه نشان میدهد که ارزش واقعی وال مش نه در افزایش عددی مقاومت، بلکه در اصلاح رفتار سازهای دیوار نهفته است؛ تغییری که دقیقاً مطابق با رویکردهای نوین مهندسی زلزله و کنترل آسیب در اجزای غیر سازهای ساختمانهاست.
