در سالهای اخیر، با افزایش حساسیت آییننامهها نسبت به عملکرد دیوارهای غیرسازهای در زلزله، انتخاب روش صحیح مهار و تقویت دیوار به یکی از چالشهای مهم در طراحی و اجرای ساختمان تبدیل شده است.
وال پست و وال مش دو راهکار رایج در این حوزه هستند که اغلب به اشتباه به جای یکدیگر استفاده میشوند یا تفاوت عملکردی آنها نادیده گرفته میشود. درحالیکه هریک از این سیستمها بر پایه منطق سازهای متفاوتی طراحی شدهاند و نقش مشخصی در کنترل تغییر شکل، انتقال نیرو و کاهش آسیب دیوار دارند.
شناخت دقیق تفاوت وال مش و وال پست، نه تنها از بروز خطاهای اجرایی و هزینههای دوبارهکاری جلوگیری میکند، بلکه مستقیماً با ایمنی، دوام و رفتار لرزهای دیوارها در ارتباط است.

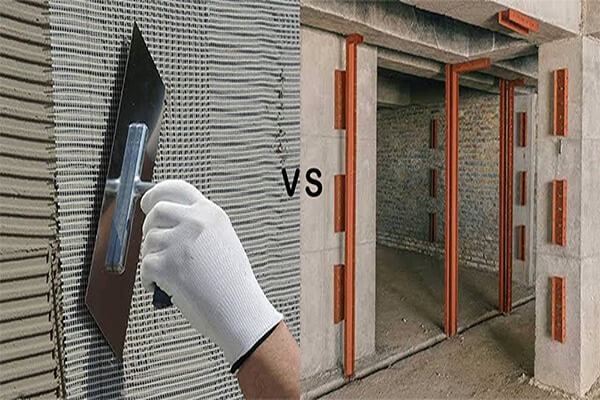

تفاوت وال مش و وال پست؛ ۶ تفاوت مهم
برای درک درست تفاوت وال مش و وال پست، باید ابتدا آنها را تعریف کنیم و بعد ببینیم هرکدام دقیقاً کدام مسئله مهندسی را حل میکند.
وال پست یک عضو مهاری با ماهیت سازهای است که برای کنترل پایداری دیوارهای غیرسازهای و جلوگیری از جابهجایی و ناپایداری خارج از صفحه، دیوار را به اسکلت اصلی ساختمان متصل میکند.
وال مش یک سیستم تقویتی سطحی است که با استفاده از شبکه مش در لایه اندود یا ملات، تنشها را در سطح دیوار توزیع میکند و از ترکخوردگی و تخریب موضعی مصالح بنایی جلوگیری مینماید.
معمولاً این دو روش بهعنوان جایگزین هم معرفی میشوند، درحالیکه از نظر فنی، روی دو سطح کاملاً متفاوت از رفتار دیوار اثر میگذارند. وال پست به حرکت و پایداری کلی دیوار مربوط است و وال مش به تنشها و آسیبهای درون خود دیوار. همین تفاوت پایهای، منشأ تمام اختلافهای اجرایی، عملکردی و حتی آییننامهای بین این دو سیستم است.
تفاوت در هدف اصلی اجرا
هدف وال پست مهار دیوار در برابر نیروهای خارج از صفحه است؛ یعنی جلوگیری از واژگونی، کمانش یا جداشدگی دیوار از سازه در زمان زلزله یا تغییر مکان قاب. در مقابل، وال مش با هدف کنترل ترکخوردگی، افزایش انسجام سطحی و جلوگیری از ریزش موضعی مصالح اجرا میشود و تمرکزش روی خود دیوار است، نه اتصال آن به سازه.
تفاوت در نوع عملکرد سازهای
وال پست یک عضو مهاری با رفتار سازهای مشخص محسوب میشود که به اسکلت ساختمان متصل است و تغییر مکان دیوار را محدود میکند. اما وال مش رفتار تقویتی دارد و با توزیع تنش در سطح دیوار، ضعف کششی و برشی مصالح بنایی را جبران میکند. به بیان ساده، وال پست حرکت دیوار را کنترل میکند و وال مش شکست دیوار را.
تفاوت در نحوه تعامل با سازه اصلی
در وال پست، دیوار بهصورت مستقیم یا غیرمستقیم به تیر، ستون یا قاب سازهای مهار میشود و بخشی از سیستم کنترل تغییر مکان محسوب میگردد. وال مش هیچ اتصال سازهای به اسکلت ایجاد نمیکند و کاملاً مستقل از رفتار قاب عمل میکند؛ به همین دلیل، نمیتواند جایگزین سیستم مهار دیوار باشد.
تفاوت در نوع آسیبهایی که کنترل میشود
وال پست از فرو ریزش کلی و ناپایداری خارج از صفحه دیوار جلوگیری میکند، اما تضمینی برای جلوگیری از ترکهای گسترده یا ریزش سطحی ندارد. در مقابل، وال مش ترکهای ریز و پیشرونده، جداشدگی لایههای سطحی و خردشدگی موضعی را کنترل میکند، اما اگر دیوار مهار نشده باشد، نمیتواند مانع جابهجایی یا سقوط کلی آن شود.
تفاوت در دامنه کاربرد اجرایی
وال پست معمولاً در دیوارهای بلند، دیوارهای پیرامونی، دهانههای بزرگ و فضاهایی که خطر تغییر مکان خارج از صفحه بالاست استفاده میشود. وال مش بیشتر در دیوارهای بنایی، بلوکهای سبک مانند هبلکس و سطوحی که کیفیت یکپارچگی و دوام دیوار اهمیت دارد کاربرد دارد، به ویژه زمانی که کنترل ترک و افزایش عمر مفید دیوار مدنظر است.
تفاوت در برداشت نادرست رایج در پروژهها
یکی از خطاهای پرتکرار این است که اجرای وال مش بهعنوان جایگزین وال پست در نظر گرفته میشود. این تصمیم، از نظر مهندسی نادرست است، چون وال مش اساساً برای مهار دیوار طراحی نشده است. در بهترین حالت، وال مش میتواند مکمل وال پست باشد، نه جانشین آن.
در جدول زیر تفاوتهای این دو روش نشان داده شده است:
|
معیار مقایسه |
وال پست |
وال مش |
|
ماهیت سیستم |
مهاری با رفتار سازهای |
تقویتی سطحی |
|
هدف اصلی |
مهار دیوار و کنترل جابهجایی خارج از صفحه |
کنترل ترک و افزایش انسجام دیوار |
|
نوع عملکرد |
محدود کردن حرکت دیوار |
توزیع تنش در سطح دیوار |
|
اتصال به سازه |
دارد |
ندارد |
|
کنترل واژگونی دیوار |
بله |
خیر |
|
کنترل ترکهای سطحی |
خیر |
بله |
زمان درست انتخاب وال پست و وال مش در پروژهها
پس از شناخت تفاوت وال مش و وال پست، سؤال اصلی برای طراح و مجری این است که کدام سیستم در پروژه مورد نظر انتخاب درستی محسوب میشود؟ پاسخ این سؤال مطلق نیست و به شرایط هندسی دیوار، نوع مصالح، سطح خطر لرزهای و حتی جزئیات اجرایی بستگی دارد. بسیاری از خطاهای اجرایی دقیقاً از همینجا شروع میشوند؛ جایی که بدون تحلیل شرایط واقعی، یک راهکار به صورت نسخه عمومی برای همه دیوارها اجرا میشود.
زمانی که وال پست اولویت دارد
در دیوارهایی با ارتفاع زیاد، طول آزاد قابل توجه یا دیوارهایی که در معرض تغییر مکانهای نسبی سازه قرار دارند، خطر ناپایداری خارج از صفحه بالاست. در این شرایط، مهار دیوار نسبت به سازه اهمیت حیاتی دارد و وال پست بهعنوان راهکار اصلی مطرح میشود. حذف وال پست در چنین دیوارهایی حتی با اجرای وال مش، ریسک واژگونی و شکست ناگهانی دیوار را به طور جدی افزایش میدهد.
زمانی که وال مش انتخاب منطقیتری است
در دیوارهایی که از نظر مهار کلی وضعیت قابل قبولی دارند اما به دلیل ماهیت مصالح، مستعد ترک خوردگی و تخریب سطحی هستند، وال مش میتواند نقش مؤثری ایفا کند. این وضعیت در دیوارهای ساخته شده با بلوکهای سبک، از جمله هبلکس، بسیار رایج است؛ جایی که کنترل ترک، افزایش یکپارچگی و جلوگیری از ریزش موضعی اهمیت بیشتری نسبت به مهار خارج از صفحه دارد.
زمانی که استفاده همزمان توجیه فنی دارد
در پروژههایی با سطح عملکرد لرزهای بالا، یا در دیوارهای پیرامونی و حساس، ترکیب وال پست و وال مش میتواند یک راهکار مهندسی کامل ایجاد کند. در این حالت، وال پست وظیفه مهار و کنترل تغییر مکان دیوار را بر عهده دارد و وال مش با اصلاح رفتار مصالح، دوام و ایمنی دیوار را در برابر آسیبهای تدریجی افزایش میدهد. این رویکرد، بیشترین تطابق را با توصیههای مطالعات بینالمللی درباره کاهش آسیب اجزای غیرسازهای در زلزله دارد.
شرایطی که انتخاب اشتباه پرهزینه میشود
استفاده از وال مش به جای وال پست در دیوارهای بلند یا حذف وال مش در دیوارهای بنایی ضعیف، هر دو میتوانند منجر به خسارتهای جدی شوند؛ از ترکهای گسترده و افت کیفیت بهرهبرداری گرفته تا خطرات ایمنی پس از زلزله. هزینه این تصمیمهای اشتباه معمولاً چند برابر هزینه اجرای صحیح سیستم مناسب است.
اشتباهات رایج در اجرای وال مش و وال پست
بخش قابل توجهی از آسیبهای دیوارهای غیرسازهای نه به انتخاب اشتباه سیستم، بلکه به اجرای نادرست آن برمیگردد. حتی اگر وال مش یا وال پست به درستی انتخاب شده باشد، خطاهای اجرایی میتوانند تمام منطق مهندسی پشت این سیستمها را بیاثر کنند. این موضوع در پروژههای داخلی بسیار دیده میشود و معمولاً تا زمان وقوع زلزله یا بروز ترکهای گسترده، کسی متوجه آن نمیشود.
اجرای وال مش بدون درگیری مناسب با لایه اندود
یکی از خطاهای رایج، قرار دادن مش صرفاً روی سطح دیوار بدون درگیری مؤثر با ملات یا لایه تقویتی است. در این حالت، مش عملاً نقشی در توزیع تنش ندارد و تنها به صورت یک لایه تزئینی عمل میکند. وال مش زمانی عملکرد واقعی دارد که به درستی در لایه اندود یا ملات مسلح درگیر شود.
استفاده از وال مش به عنوان جایگزین مهار دیوار
در برخی پروژهها، وال مش به اشتباه بهعنوان راهحل کامل برای دیوار در نظر گرفته میشود و وال پست حذف میگردد. این تصمیم، به ویژه در دیوارهای بلند یا پیرامونی، باعث میشود دیوار در برابر نیروهای خارج از صفحه بدون مهار باقی بماند؛ مسئلهای که هیچ تقویت سطحی قادر به جبران آن نیست.
اتصال صلب و غیر اصولی وال پست به سازه
اتصال نادرست وال پست به تیر و ستون، به خصوص بهصورت کاملاً صلب، میتواند باعث انتقال مستقیم تغییر مکانهای سازه به دیوار شود و ترکهای شدید ایجاد کند. وال پست باید بهگونهای طراحی و اجرا شود که حرکتهای مجاز سازه را مدیریت کند، نه اینکه آنها را تشدید نماید.
نادیده گرفتن فاصلههای اجرایی و درزها
عدم پیشبینی درزهای لازم بین دیوار و سازه یا اجرای نادرست آنها، یکی از دلایل اصلی ترکهای غیرسازهای است. این اشتباه هم در سیستم وال پست و هم در اجرای وال مش دیده میشود و معمولاً ریشه در سادهسازی بیش از حد جزئیات اجرایی دارد.
انتخاب نادرست جزئیات برای نوع دیوار
جزئیات اجرایی یک دیوار آجری با دیوار ساخته شده از بلوکهای سبک مانند هبلکس یکسان نیست. استفاده از یک دیتیل ثابت برای همه دیوارها، بدون توجه به رفتار مصالح، باعث میشود نه وال پست و نه وال مش به عملکرد مورد انتظار برسند.
